石灰立窑DCS自动化控制系统

　　石灰立窑DCS自动化控制系统
　　石灰立窑控制中，我们采用了两极微机控制系统，吸取了仪表控制系统、电气控制系统和普通计算机控制系统的长处，实现了活性石灰生产从投入到产出全过程自动化作业，不但提高了产量和活性度，而且降低了工人的劳动强度，改善了工作环境，经过近十几年的使用表明，该控制系统的应用是成功的，它不但稳定可靠、故障率低、抗干扰能力强，而且称量系统精度高、功能齐全、操作简便，深受操作工人的欢迎，是石灰炉中比较理想的控制系统。

　　【工艺介绍】
　　石灰立窑控制中，我们采用了两极微机控制系统，吸取了仪表控制系统、电气控制系统和普通计算机控制系统的长处，实现了活性石灰生产从投入到产出全过程自动化作业，不但提高了产量和活性度，而且降低了工人的劳动强度，改善了工作环境，经过近十几年的使用表明，该控制系统的应用是成功的，它不但稳定可靠、故障率低、抗干扰能力强，而且称量系统精度高、功能齐全、操作简便，深受操作工人的欢迎，是石灰炉中比较理想的控制系统。
　　1、控制系统硬件组成
　　系统采用两级微机控制系统。上位机为研华工业控制机，下位机的控制核心部分采用西门子DCS（智能化中央集控）系统，其中含有数字量输入输出模块，模拟量输入输出模块，通讯模块，接口模块，集成的称重模块，系统操作界面采用德国WINCC人机接口软件，探尺用智能探位仪，上料系统采用变频器控制，智能控制器，智能语音报警器。
　　（1）、DCS系统
　　（2）、集成的称重模块
　　（3）、上位计算机
　　（4）、人机操作界面

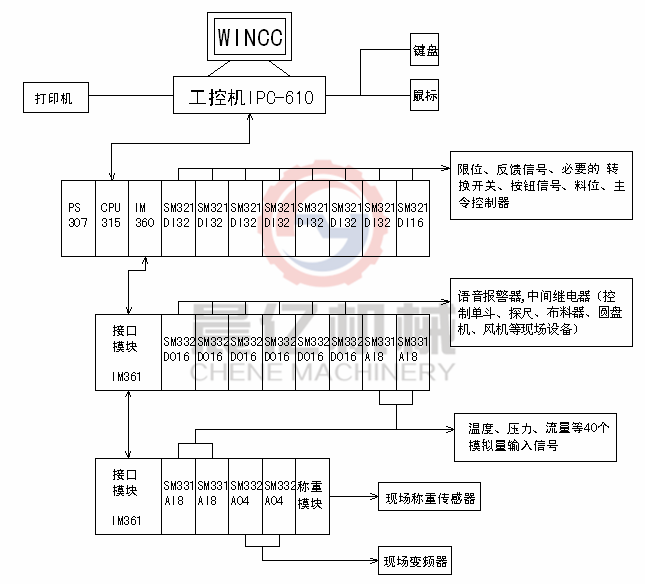

　　工控系统框图

　　2、主要完成的功能：
　　主要完成混配、炉体煅烧、成品出灰三大部分的称量自动补偿及自动控制。
　　3、系统特点
　　（1）、自动和手动系统双备用。除现场操作箱的手动操作外，全部操作也可以用鼠标在工控机上完成。
　　（2）、取消了中间连锁继电器（隔离继电器除外）。
　　（3）、取消了所有二次仪表（如：压力、流量、温度仪表），所有数据在计算机上显示，由打印机打印。
　　（4）、主要设备（风机、单斗、给料机、皮带、布料器等）都用变频器代替原有接触器，改善了系统的性能，减少了维修量，加强了系统的可靠性。
　　（5）、完善的WINCC人机界面操作系统。系统的所有参数及设备的停运和运行状态均有显示。各种参数曲线可供操作人员随时掌握系统整体的运行状态。其中像提升等动态设备，画面上有与现场同步的动态显示。
　　（6）、完善的西门子智能称重模块配料称量和补偿系统。
　　（7）、可靠的石灰炉料位计和智能主令等专有的使用设备。
　　（8）、完善的现场摄像监视系统。
　　（9）、可靠的西门子DCS，变频器和工业计算机两级微机自动化系统。
